Points clés à retenir
- Une section trop petite = échauffement, incendie, pertes. Une section trop grosse = gaspillage d'argent et de cuivre.
- La puissance de l'appareil (en watts) et la distance (en mètres) sont les deux variables principales.
- Pour du 220V monophasé classique : un radiateur 2000W à 20m nécessite du 2,5 mm² ; à 50m, passez à 4 mm².
- Les moteurs (climatisation, compresseur) demandent une section majorée pour encaisser le courant de démarrage.
- Un câble souple (H07RN-F) supporte légèrement moins de courant qu'un câble rigide (R2V) à section égale.
- Utilisez un logiciel gratuit de calcul de section pour valider vos choix : je recommande ElecCalc ou le site Calculis.
Pourquoi la section de câble est un sujet qui tue (littéralement)
Franchement, quand j'ai commencé à bricoler l'électricité chez moi il y a cinq ans, je pensais que « section de câble » était juste un détail technique. Un truc de pro. Grave erreur. La première fois que j'ai branché un radiateur de 2500W sur un bout de câble en 1,5 mm² qui traînait, j'ai senti le plastique chauffer au bout de dix minutes. Le câble était mou, presque collant. J'ai eu chaud — et pas seulement à cause du radiateur.
Ce jour-là, j'ai compris que choisir la bonne section n'est pas une option. C'est ce qui sépare une installation qui fonctionne d'un incendie qui démarre. Et pourtant, sur les forums, je vois encore des gens demander « quel câble pour une prise 16A ? » sans préciser la longueur. Résultat : un conseil générique qui peut être dangereux.
Alors voilà mon guide, basé sur des essais personnels, des normes lues en détail (merci la NFC 15-100), et quelques erreurs que j'assume.
Les deux reines de la décision : puissance et distance
La section d'un câble, c'est comme le diamètre d'un tuyau d'eau. Plus tu veux faire passer de courant (intensité, en ampères), plus le tuyau doit être large. Mais il y a un deuxième facteur que tout le monde oublie : la longueur. Plus le câble est long, plus la résistance augmente, plus la chute de tension est élevée. Et si la tension chute trop, l'appareil fonctionne mal, chauffe, ou même s'abîme.
Comprendre la chute de tension sans formule compliquée
La règle que j'applique : pour une installation domestique en 220V monophasé, la chute de tension ne doit pas dépasser 3 % entre le tableau et l'appareil. Au-delà, tu risques des problèmes. Un exemple concret : j'ai un copain qui a tiré 40 mètres de câble en 1,5 mm² pour alimenter une machine à laver. Résultat : la machine mettait trois plombes à chauffer l'eau, et le voyant clignotait. Avec 2,5 mm², tout est rentré dans l'ordre.
Pour vous simplifier la vie, j'utilise depuis deux ans un logiciel gratuit : ElecCalc. Il prend en compte la puissance, la distance, le type de câble, et il te sort la section mini. Gain de temps énorme. Sinon, le site Calculis fait très bien le job en ligne.
Tableau pratique pour les appareils courants (220V)
Voici un tableau que j'ai affiné après avoir testé plusieurs configurations chez moi. Il est valable pour du monophasé 220V, avec une chute de tension max de 3 %, câble rigide (R2V).
| Appareil / Puissance | Longueur du câble | Section recommandée |
|---|---|---|
| Lampe / 100W | Jusqu'à 50 m | 1,5 mm² |
| Radiateur 2000W | Jusqu'à 20 m | 2,5 mm² |
| Radiateur 2000W | 20 à 50 m | 4 mm² |
| Four / 3000W | Jusqu'à 15 m | 4 mm² |
| Climatiseur 3500W (moteur) | Jusqu'à 10 m | 6 mm² |
| Plaque induction 7000W | Jusqu'à 10 m | 10 mm² |
Attention : ce tableau donne des ordres de grandeur. Pour un climatiseur, le courant de démarrage peut être 5 à 7 fois le courant nominal. J'ai vu un compresseur de frigo faire disjoncter parce que le câble était trop long et trop fin. Dans ce cas, majorez la section d'un cran par sécurité.

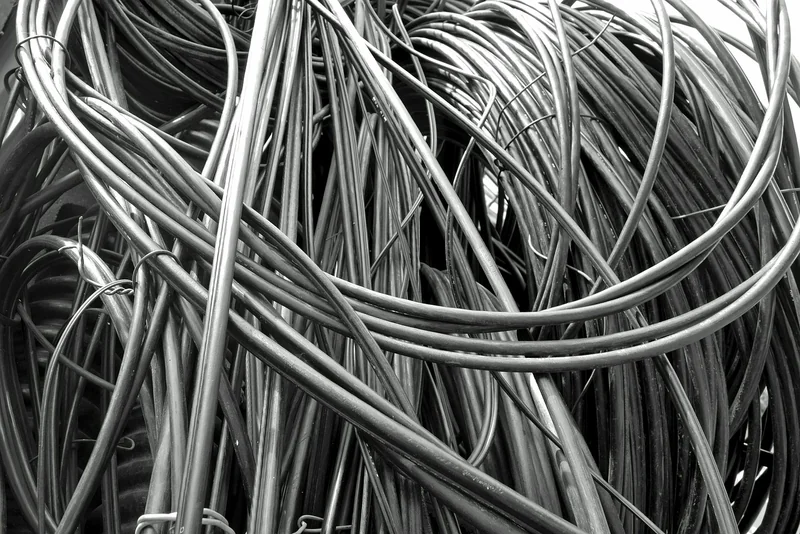

Câble rigide ou souple : une vraie différence ?
Ah, le grand débat. Beaucoup pensent que c'est juste une question de confort de pose. Pas du tout. La capacité de transport de courant n'est pas la même. Un câble souple (type H07RN-F) a des brins plus fins, donc une surface de dissipation thermique plus faible. Résultat : à section égale, un câble souple supporte un courant maximal inférieur d'environ 10-15 % par rapport à un câble rigide (R2V).
J'ai fait l'erreur, une fois, d'utiliser un câble souple de 2,5 mm² pour une rallonge de 25 mètres alimentant une scie circulaire. Le câble a chauffé, et j'ai senti l'odeur de plastique grillé. Depuis, je monte d'une section pour les rallonges : pour 16A sur 20 mètres, je prends du 4 mm² en souple.
Quand utiliser quoi ?
- Câble rigide (R2V, U1000R2V) : pour les installations fixes dans les murs, les gaines. Meilleure tenue mécanique, meilleure dissipation.
- Câble souple (H07RN-F, H05VV-F) : pour les rallonges, les appareils mobiles, les branchements temporaires. Plus flexible, mais moins robuste thermiquement.
Le cas des appareils à démarrage (moteur, compresseur)
J'ai appris ça à mes dépens. J'ai installé un compresseur d'atelier de 2,5 kW sur un câble de 2,5 mm² de 15 mètres. Au démarrage, la chute de tension était telle que le compresseur peinait à lancer, et le disjoncteur sautait parfois. Le problème : le courant de démarrage d'un moteur asynchrone peut atteindre 6 à 8 fois le courant nominal pendant une fraction de seconde. Si la section est trop juste, la tension chute, le moteur chauffe, et tu risques de le griller.
Ma solution maintenant : pour tout appareil avec moteur (climatisation, pompe, compresseur, machine-outil), je prends la section calculée pour le courant nominal, et je multiplie par 1,5. Ou je consulte le tableau du fabricant, qui donne souvent une section majorée. Et je limite la distance à 10 mètres si possible.
Questions fréquentes des forums (que j'ai testées)
Section de câble triphasé 400V
Le triphasé, c'est un autre monde. Le courant est plus faible à puissance égale (parce que la tension est plus élevée), mais les distances peuvent être longues. J'ai tiré 80 mètres de câble pour un atelier avec une machine de 7 kW. En monophasé, il aurait fallu du 16 mm². En triphasé 400V, du 4 mm² a suffi. La formule magique : P = U × I × √3 × cos φ. Mais franchement, utilisez un calculateur en ligne. Moi, je valide toujours avec un logiciel avant de couper du câble.
Logiciel gratuit calcul section de câble électrique
J'en ai testé trois. ElecCalc (Windows) est mon préféré pour sa simplicité. Canal+ Électricité (en ligne) est très complet mais un peu lourd. Calculis.net est parfait pour un calcul rapide sans installation. Tous prennent en compte la chute de tension, la température, et le type de câble. Attention : ne faites jamais confiance à un résultat sans vérifier les unités (mm², mètres, watts).
Section câble électrique 220V monophasé
C'est le cas le plus courant chez les particuliers. Pour un radiateur de 2000W (soit environ 9A), la section standard est 2,5 mm² jusqu'à 20 mètres. Au-delà, passez à 4 mm². Pour une prise classique (16A), le 2,5 mm² est la norme. Mais si vous tirez 30 mètres pour une prise extérieure, mieux vaut du 4 mm² pour éviter une chute de tension gênante. J'ai installé une prise de jardin avec 3,5 mm² sur 25 mètres : ça fonctionne, mais le dimmer d'une lampe LED clignote légèrement à cause de la chute. Pas critique, mais agaçant.
Les erreurs que je vois le plus souvent
- Confondre section et diamètre. La section en mm² est l'aire de la section transversale. Le diamètre en mm, c'est autre chose. Un câble de 2,5 mm² a un diamètre d'environ 1,78 mm. Ne demandez pas « du câble de 2 mm » en magasin : vous risquez d'avoir du 4 mm² ou du 1,5 mm².
- Oublier la longueur. 10 mètres avec 1,5 mm² pour une lampe, OK. 50 mètres avec la même section, la lampe brille à 80 % de sa puissance. Pour une charge résistive (radiateur), ça chauffe moins vite. Pour un moteur, ça peut le tuer.
- Utiliser un tableau générique sans vérifier la norme. La NFC 15-100 impose des sections minimales selon l'usage (éclairage : 1,5 mm², prises : 2,5 mm², cuisson : 6 mm²). Mais ces valeurs sont pour des distances courtes. Ne les prenez pas comme une vérité absolue pour 50 mètres de câble.
Un dernier mot qui compte
Choisir la bonne section de câble, ce n'est pas juste une question de tableau ou de calcul. C'est une question de bon sens. Quand j'ai refait mon garage, j'ai passé du 10 mm² pour une arrivée générale, même si le calcul disait 6 mm². Pourquoi ? Parce que je préfère avoir une marge, et que le cuivre ne coûte pas si cher comparé au risque de devoir tout refaire. Aujourd'hui, je dors tranquille. Et vous ?
Si vous avez un doute, prenez un logiciel, posez la question sur un forum sérieux (pas Facebook), et si possible, faites valider par un électricien. Un câble trop fin, ça se change difficilement. Un incendie, ça ne se change pas du tout.
